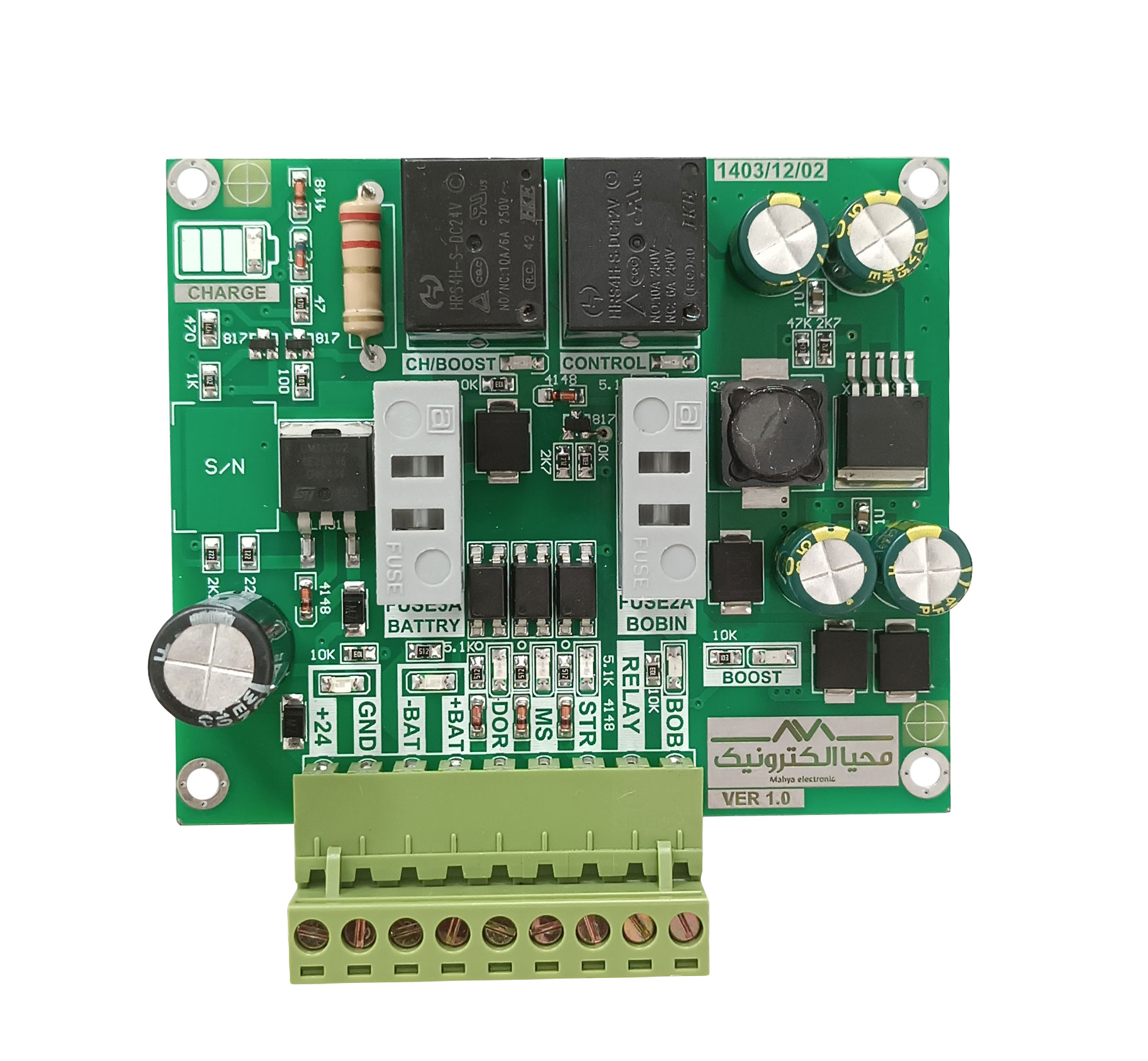

برد فرود اضطراری

قطعی برق در کشور ما امری اجتناب ناپذیر است و این مسئله باعث ایجاد مشکلاتی در تجهیزات برقی در منزل و محل کار می گردد یکی از این تجهیزات سیستم بالابر و هوم لیفت میباشد که با قطعی برق متوقف میگردد و باعث ماندن مسافر در ما بین طبقات میشود. در زمان قطعی برق در بالابر و هوم لیفت های هیدرولیک در صورتی که کابین در طبقات بالا یا ما بین طبقات مانده باشد و ولتاژ بوبین ها ۲۴ ولت باشد با نصب این برد داخل تابلو فرمان میتوان با اعمال ولتاژ ۲۴ ولت به بوین شیر برقی کابین را تا لول طبقه پایین تر و یا پایین ترین طبقه بصورت اتوماتیک یا دستی حرکت داد و از ماندن مسافر داخل کابین جلوگیری کرد.

این برد فقط نیاز به یک باتری ۱۲ ولت دارد و در هنگام قطع برق با تبدیل ولتاژ ۱۲ ولت به ۲۴ ولت میتواند بوبین شیر برقی را روشن نماید همچنین باتری را بصورت کاملاً مطلوب شارژ نگه میدارد که باعث طول عمر بیشتر باتری گردد.

ورودی دو شاخ درب در این برد باعث میشود که در صورت باز بودن درب لولایی کابین حرکت نکند و این عملکرد باعث امنیت بیشتر میگردد.

ورودی دیگری با نام MS جهت اتصال میکروسوئیچ یا سنسور 1cf لحاظ شده است.

فیوزهای شیشه‌ای برای جلوگیری از آسیب به برد در صورت وجود اتصالی در خارج از برد تعبیه شده است.

جهت عیب یابی آسانتر LED هایی برای تمامی ورودی ها و خروجی ها در برد گنجانده شده است.

شایان ذکر است در آسانسورهایی که نیاز به ولتاژ 220 ولت جهت باز کردن درب کابین، روشنایی و سایر مصارف دارند این برد جوابگو نبوده و میتوانید از برد ups تولید این شرکت استفاده نمایید.

از برد شارژر و فرود اضطراری فقط در پروژه هایی که مگنت یا کمان برقی ندارند و درب کابین انها اتوماتیک نیست استفاده نمائید چون با قطع برق، مگنت برقی و درب کابین نیاز به ولتاژ 220 ولت را دارند که این برد توان انرا نخواهد داشت اما در صورت لزوم میتوانید از UPS استفاده کنید.

جهت دانلود pdf دفترچه راهنمای نصب روی لینک مقابل کلیک کنید : دفترچه برد فرود اضطراری
